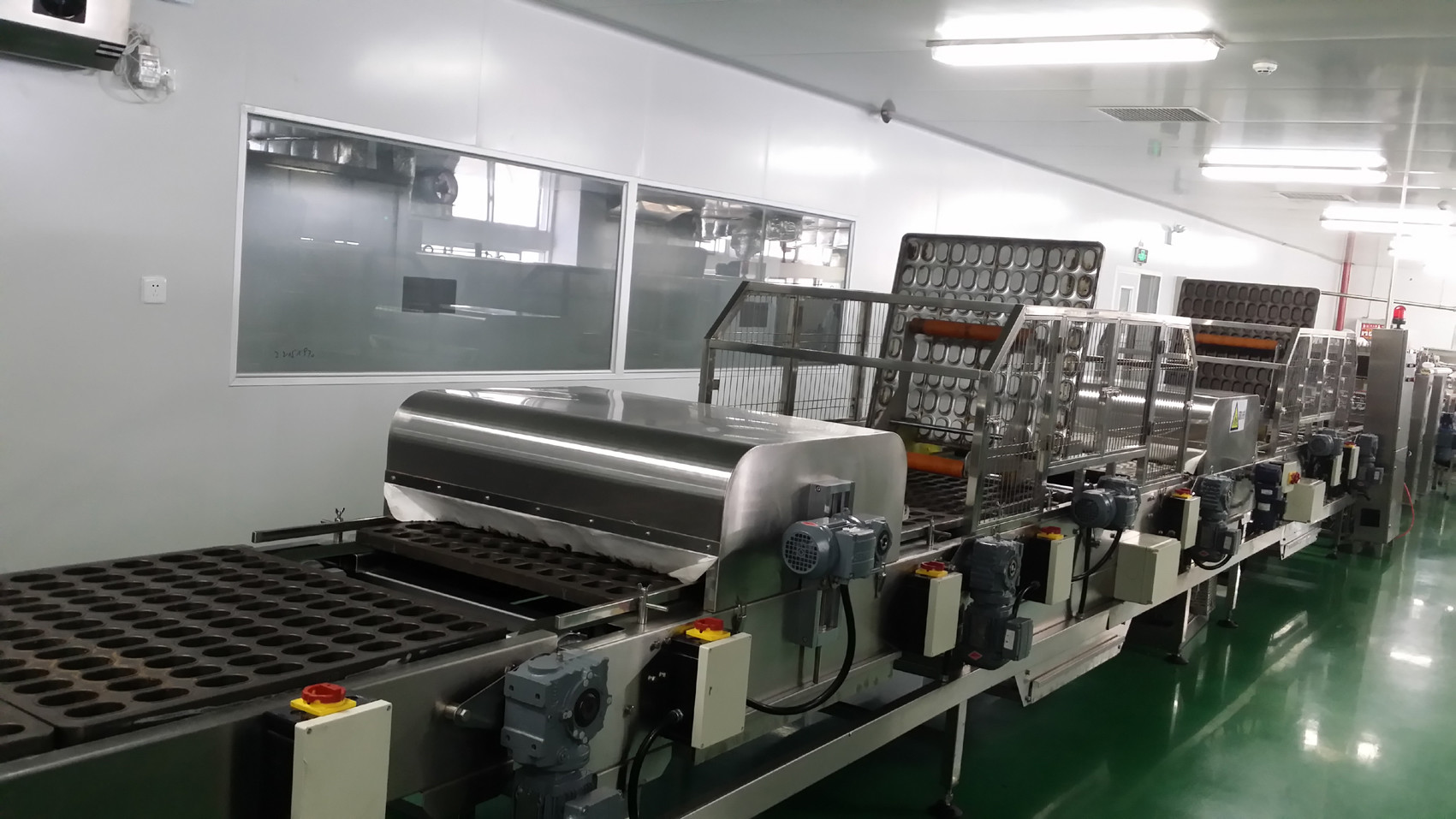

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인

원래 장소 중국
브랜드 이름 GUANGDONG SAIMAI
인증 ISO
모델 번호 맞춤형
최소 주문 수량 1
가격 Price negotiation
포장 세부 사항 표준 나무 케이스, 포장 필름
배달 시간 90 일
지불 조건 L/C, T/T
공급 능력 5Set/90-120 작업 일

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
제품 상세 정보
전압 220/380v; 220/380v; can be customer-made 고객이 만들 수 있습니다 애플리케이션 케이크 생산 라인
파워(w) 최종 구성으로 질환 새로운
재료 스테인레스 스틸 기능 자동 케이크 굽기
용량 350-1000kg/h 전원 전기,가스
인증 CE ISO 보증 일년
애프터 서비스 제공 해외 기계류 서비스 가능 엔지니어, 현장 설치, 시운전 및 교육, 비디오 기술 지원, 현장 유지 보수 및 수리 서비스
하이 라이트

PLC 1000kg/h 케이크 생산 라인

,

PLC 제어 자동화 케이크 생산 라인

,

1000kg/h 베이커리 생산 라인 장비

메시지를 남겨주세요
제품 설명

기계 자동 케이크 생산 라인을 만드는 가득 차있는 자동적인 컵 케이크 커스터드 케이크 머핀



완전 자동 케이크 생산 라인, 혼합에서 포장까지 각 공정은 기계로 수행됩니다.생산 라인은 안정적이고 작동하기 쉽습니다.슬라이서/크림 도포기/크림 주입기 등 기타 베이킹 장비는 필요할 때 가공에서 쉽게 구성할 수 있습니다.

연속 폭기 믹서

폭기는 케이크에 중요합니다.믹서에서 개발된 반죽의 기포는 케이크의 구조와 부피를 상당 부분 제공합니다.폭기는 케이크가 팬에서 부풀어 오를 수 있는 능력에 영향을 미칩니다.

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 0

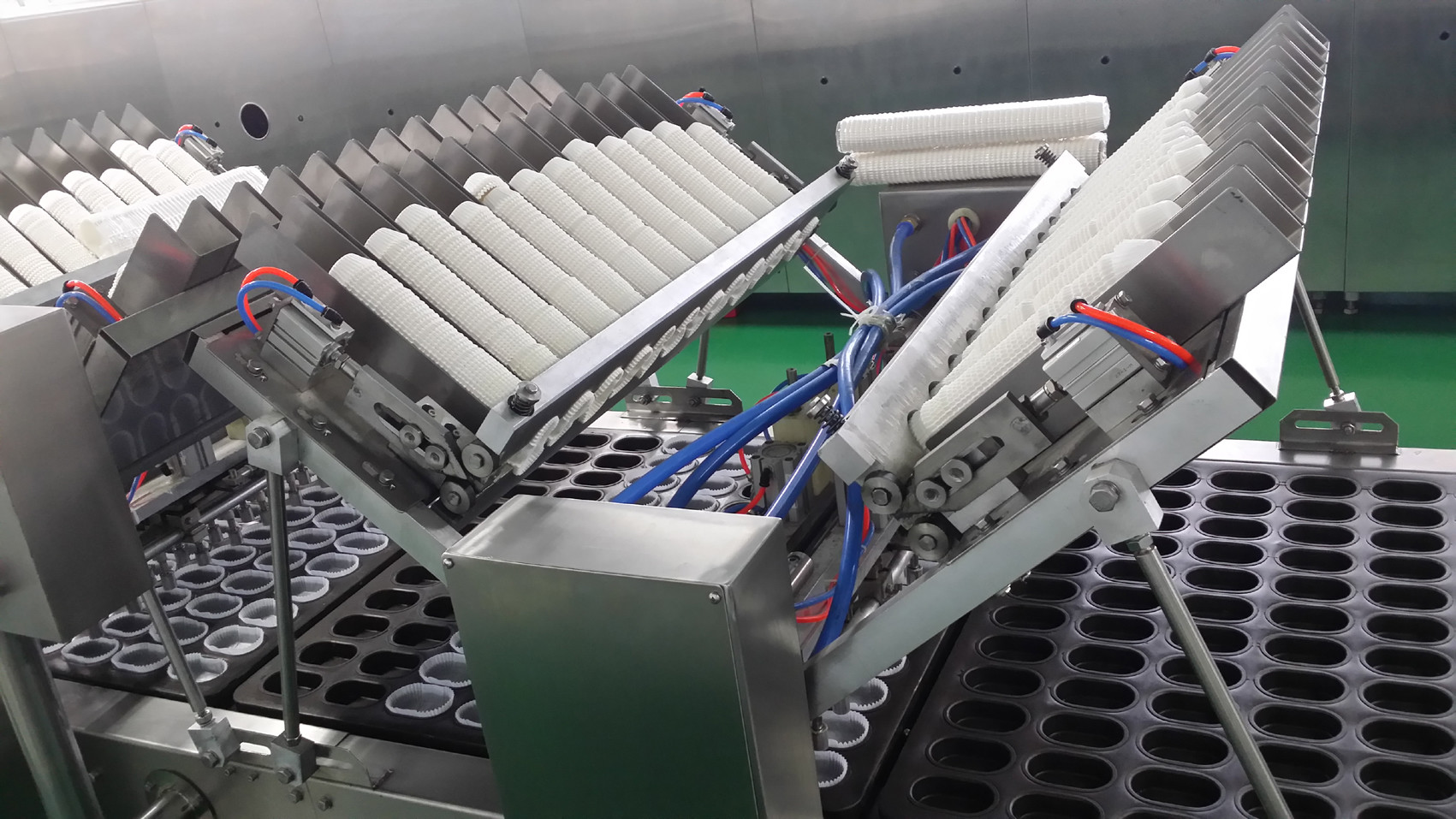

종이컵 디스펜서

1. 종이컵 디스펜서는 특히 케이크용으로 설계되었습니다.

2. 종이컵 디스펜서의 실행 속도: 1-2줄/시간, 25주기/분

3. 높이 조절 다리가 있는 스테인리스 스틸 메인 프레임

4. 회전 운동을 위한 1개의 모터로 구성된 자동화, 종이컵 디스펜서의 컨베이어 폭은 850mm입니다.

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 1

오일 분무기

1: 다리와 높이 조절이 가능한 스테인리스 스틸 구조

2: 인버터 제어 기어 모터를 통한 모션-

3: 스테인리스 스틸의 연기 차단 후드

4 광전 스위치가 트레이 도착 신호를 받으면 스프링클러 노즐은 설정 프로그램에 따라 배치 유형으로 오일을 뿌리기 시작합니다.

5 고속 스프링클러 노즐을 빠르게 열거나 닫을 수 있어 올바른 살수 위치를 보장하고 오일 낭비를 방지할 수 있습니다.

6: 특수 살수 기술, 오일 미스트는 얇은 오일 방울과 유사하고 거의 휘발되지 않아 환경을 오염시키는 데 도움이 될 수 있습니다.

7: 베이킹 트레이가 변경되면 살수 노즐의 위치와 살수 프로그램이 변경되어야 합니다.

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 2

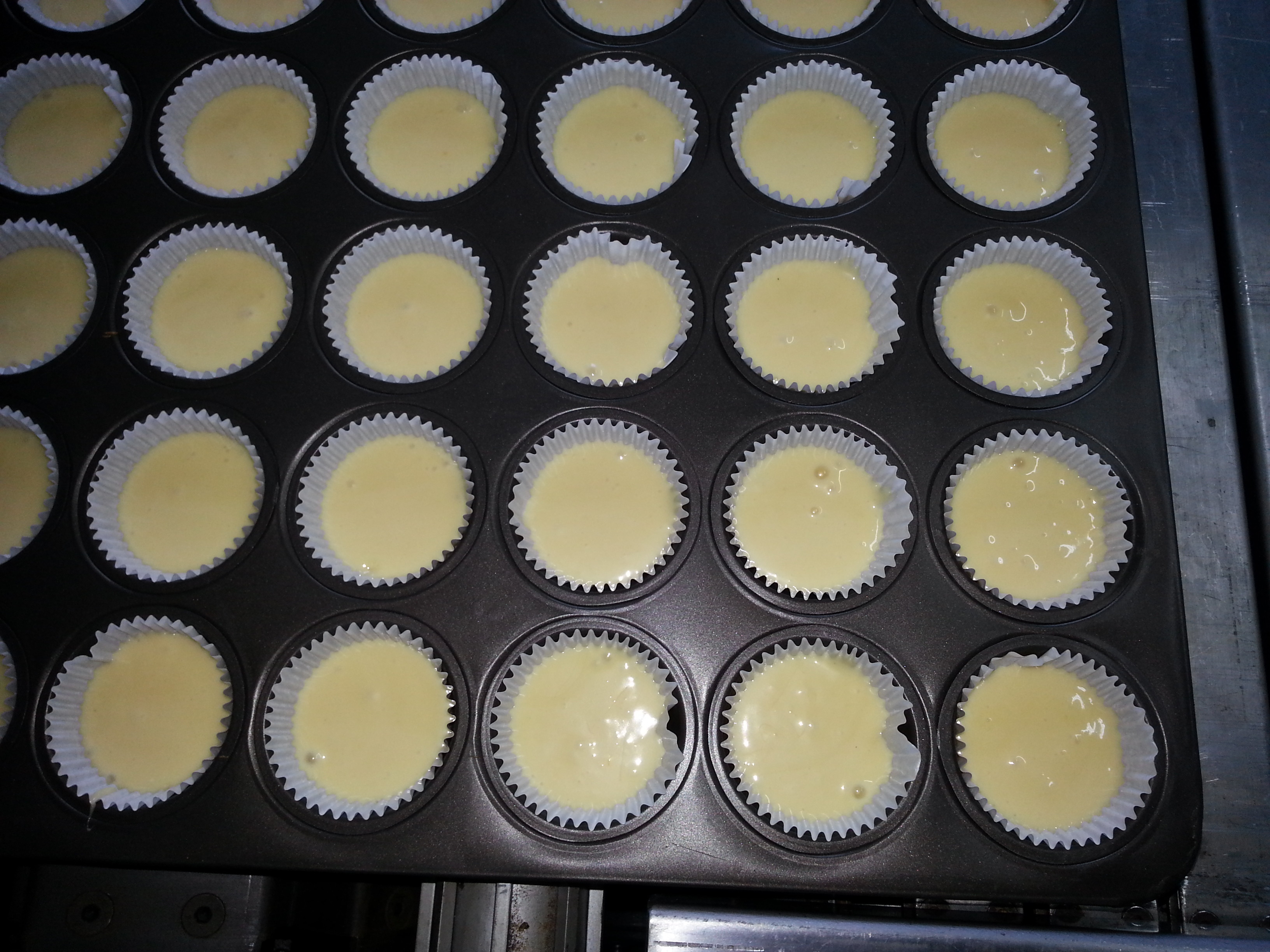

예금자

1. 반액체 충전을 위해 PLC에 의해 전기적으로 제어됩니다.

2. 이 증착기는 브리지에 장착된 폭을 변경할 수 있는 노즐을 포함합니다.

3. 표준 볼륨 범위는 화면에서 15 ~ 130cc까지 조정 가능합니다.

4. 용량은 분당 20-25스트로크까지 조절 가능합니다.사용된 재료와 부피에 따라

5. 검출기가 트레이 도착 정보를 받으면 빈 트레이 컨베이어와 완전히 동기화되어 작동합니다.

6. 총 예금은 스테인리스 스틸 및 비 부식성 재료로 만들어진 고정 프레임에 구축됩니다.

7. 모터와 감속기는 컨베이어 옆에 있는 캐비닛에 장착됩니다.

8. 터치 스크린이 있는 PLC는 쉬운 작동을 위해 캐비닛 상단에 장착됩니다.

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 3

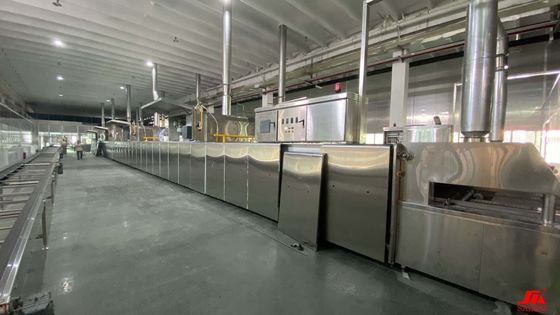

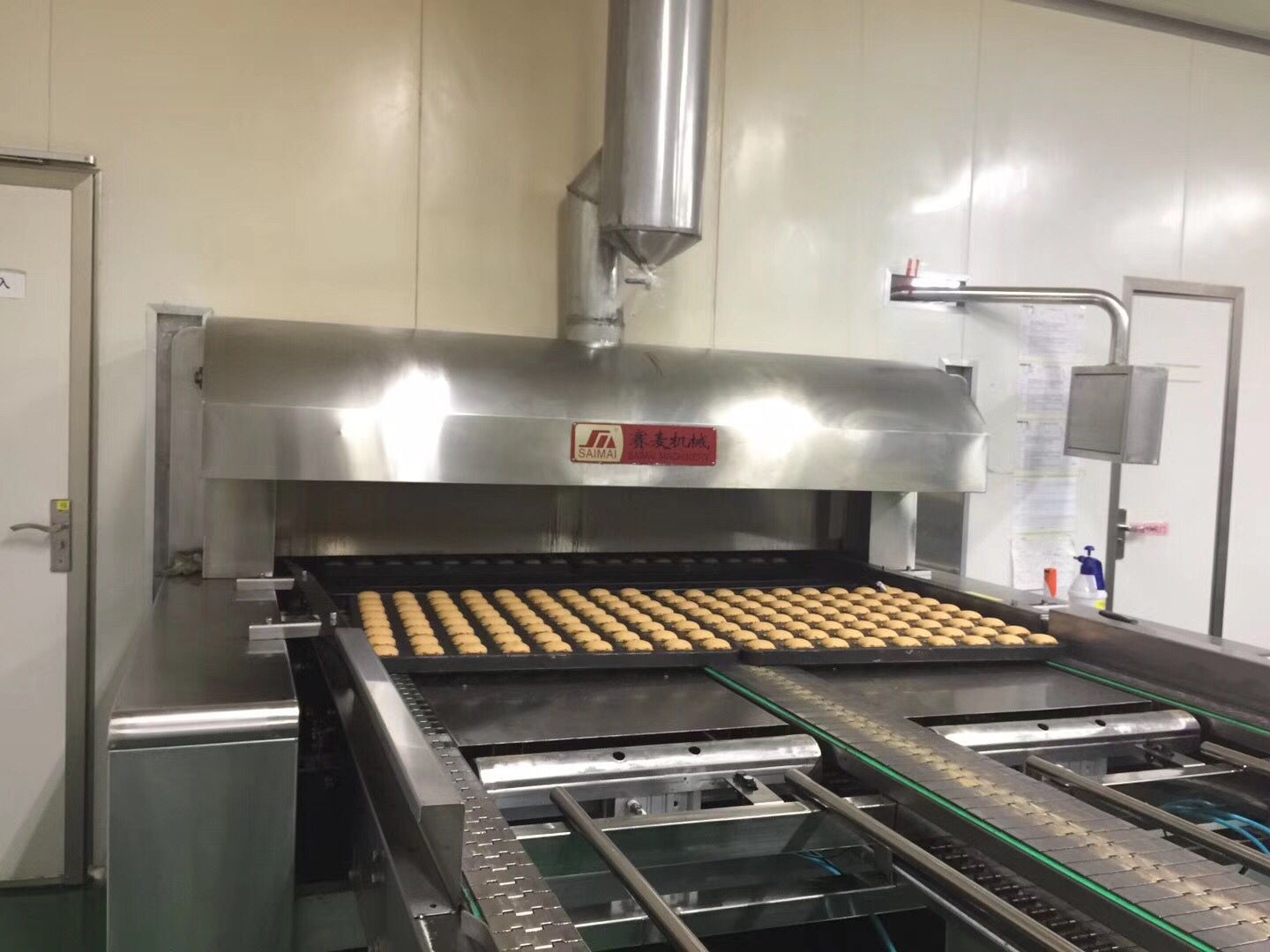

터널 오븐:

1: 오븐은 2m/섹션으로 나누어진 기밀 베이킹 터널로 구성됩니다.각 섹션은 섹션 사이에 기밀 연결로 프레임에 연결됩니다.

2: 베이킹 터널은 열 손실을 최소화하기 위해 고품질 단열재의 20CM-25CM 층으로 절연됩니다.

3. 제어 측의 검사 도어

4. 스테인레스 스틸 측면 및 상단 외부 패널.

5. 온도는 베이킹할 제품의 위와 아래의 온도 모두에서 각 구역에서 측정됩니다.이를 위해 PT-100 센서가 베이킹 터널에 장착됩니다.각 구역의 측정값은 중앙 제어 패널(터치 패널)과 수분 측정기 모두에서 읽을 수 있습니다.

6. 구동 모터가 고장난 경우 벨트를 수동 장치로 구동할 수 있습니다.오븐에서 제품을 보낼 수 있습니다.

7. OMRON PLC 시스템은 오븐 제어를 위해 제어 캐비닛에 내장되어 있습니다.



PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 4

석션 데패너/니들 데패너/플립오버 데패너

1. depanner는 진공 원리에 따라 작동합니다.이 진공은 소음기가 장착된 고압 팬에 의해 얻어집니다.depanner는 베이킹 트레이 컨베이어 시스템에 설치됩니다.용량에 따라 더 많은 베이킹 트레이의 제품을 동시에 가져옵니다.

2. 제품은 실리콘 고무의 흡입 컵에 의해 촬영됩니다.이 흡입 컵은 디파너의 진공 챔버의 일부인 교환 가능한 판에 설치됩니다.진공 챔버는 제품의 피킹 및 배치 중에 공압식으로 수직으로 이동합니다.진공 챔버의 수평 이동은 주파수 제어 드라이브에 의해 수행됩니다.

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 5

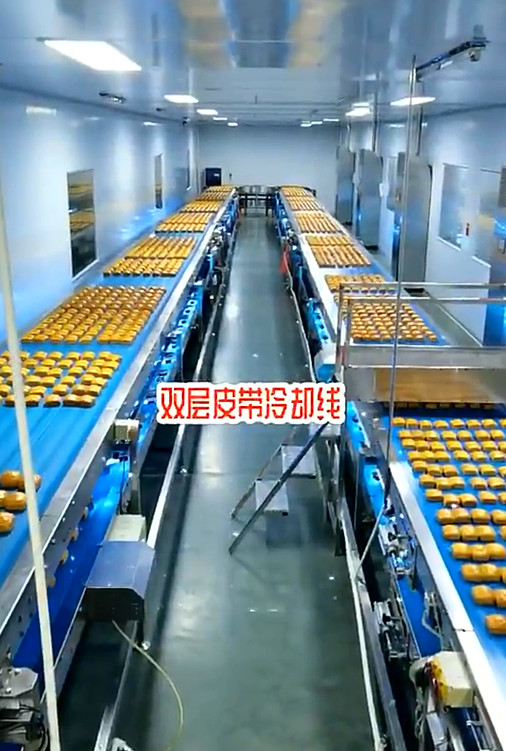

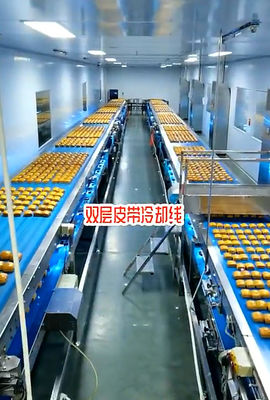

냉각 벨트 컨베이어(단층, 다층 냉각 컨베이어/사이클 냉각 벨트 컨베이어)

1. FDA PU 벨트 충전 벨트:

다리와 높이 조절이 가능한 스테인리스 스틸 지지 구조

인버터 제어가 있는 기어 모터를 통한 모션

2: 길이가 9m인 UV 벨트는 냉각 벨트의 각 층에 설치됩니다.

컨베이어 벨트 위에 자외선 램프 튜브가 설치되어 있습니다. 스테인리스 스틸 보호 커버

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 6



잼과 크림 주입

1.제품 배치 Conveyor는 생산을 구획으로 분리해야 하므로 냉각 Conveyor보다 속도가 빠릅니다.구조는 냉각 컨베이어와 동일합니다.

2. 잼과 크림은 인젝터에 의해 주입되고 감지기가 제품 도착 신호를 받으면 4g-10g/time을 주입합니다.

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 7



NS레이 클리닝 유니NS

빈 트레이는 하나의 회전 펌프로 이송되어 빈 트레이를 거꾸로 만들고 한 롤 뒤로 회전한 롤 브러시와 에어건 블로우를 통해 잔류물을 수행하고 에어 컴프레서는 에어건에 공기를 공급합니다.

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 8



자동 공급 및 포장 라인

그것은 자동 공급 및 포장 라인, 포장 속도 110-150bags/min/line을 위해 설계되었습니다.

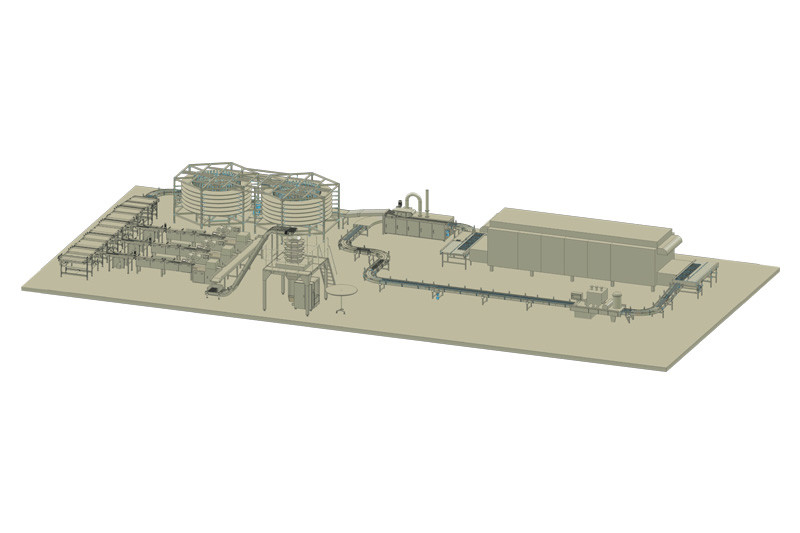

처리 흐름:

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 9

작업장:

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 10

포장 및 배송:

PLC 통제 1000kg/h 머핀 자동 케이크 생산 라인 11
